Руководство по эксплуатации
Устройство для домофонных систем Антитрубка+
1. Назначение и область применения
Устройство для домофонных систем Антитрубка+ предназначено для использования в качестве абонентского устройства в составе двухпроводных координатно-матричных линий связи систем типа Visit, Cyfral, Metakom, Eltis и других. Схема включения устройства соответствует схемам включения абонентских устройств, указанных в руководствах по эксплуатации на домофоны. Работа устройства заключается в автоматическом разблокировании двери домофоном, при активном состоянии устройства, в момент вызова вашей квартиры.
2. Технические характеристики
2.1 Основные технические параметры устройства
| Параметр | Значение |
|---|---|
| Исполнительное устройство | Клавиша |
| Электрическая износостойкость | 40 000 циклов |

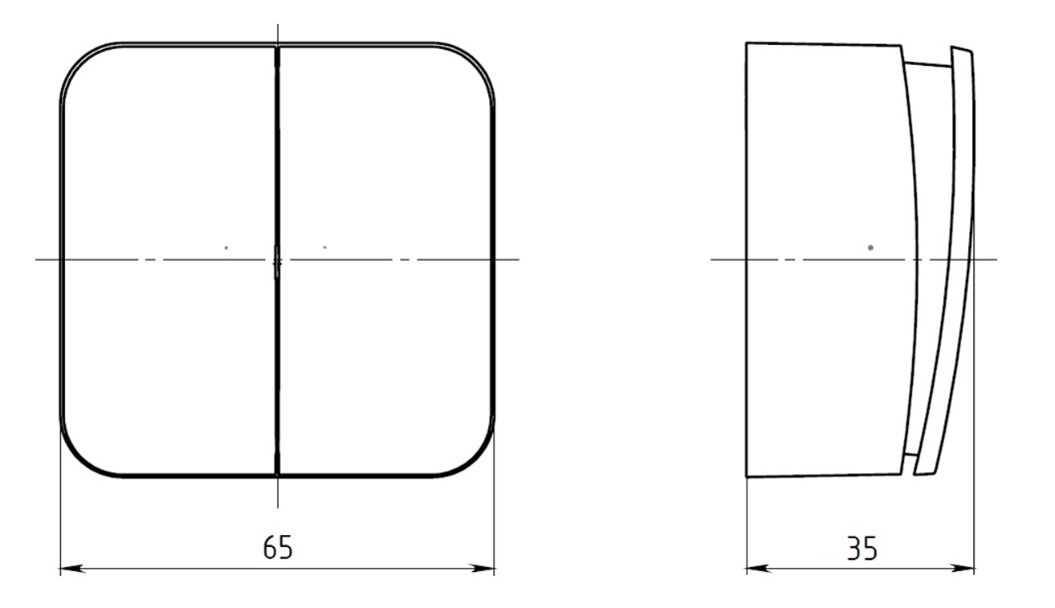

| Высота / Ширина / Глубина | 65 мм / 65 мм / 35 мм |
| Напряжение абонентской линии | не более 12 В |
| Сопротивление абонентской линии | до 30 Ом |
| Время срабатывания с момента вызова | от 2 до 4 сек |
| Степень защиты от пыли и влаги | IP20 |
| Контактные зажимы | Винтовые для медных, алюминиевых и алюмомедных проводов |
| Климатическое исполнение | УХЛ4 |
Цвета корпуса: Алюминий, Молочный, Титан, Белый, Antracit, Ясень, Бежевый.
3. Правила и условия монтажа
- 1. Снять клавишу путем легкого отжатия лезвием отвертки нижней или верхней стенки, либо аккуратно потянув клавишу от корпуса.
-
2. Отсоединить корпус путём легкого отжатия лезвием отвертки около механизма клавиши с двух сторон (рис. 1).
Рис. 1 - 3. Подсоединить провода домофона, соблюдая полярность, в пазы контактных зажимов и затянуть винты.
- 4. Закрепить выключатель к стене саморезами или на монтажную пластину.
- 5. Соединить корпус с механизмом нажатием пальца рядом с основанием крепления.
- 6. Запомнить, в каком положении Антитрубка+ активна (нажата сторона ON), и установить клавишу.
5. Подключение дополнительных устройств
К выводам ТР+ и ТР− Антитрубки Плюс можно подключить обычную старую трубку или видеомонитор. При этом в положении ON работает автоматическое открытие, а в положении OFF вызов идет напрямую на старое устройство. Также к плате возможно подключение защитного модуля «Антипрозвон».
6. Эксплуатация
В положении ON устройство автоматически открывает дверь подъезда через 2–4 секунды после вызова. В положении OFF автооткрытие отключено.
11. Гарантийные обязательства
Гарантийный срок эксплуатации флагманской модели — 2 года. Срок службы — 10 лет.
14. Информация при обнаружении неисправности
Руководство по эксплуатации
Устройство для домофонных систем Антитрубка (Базовая версия)
1. Назначение и область применения
Устройство для домофонных систем Антитрубка предназначен для использования в качестве абонентского устройства в составе двухпроводных координатно-матричных линий связи систем типа Visit, Cyfral, Metakom, Eltis и других. Схема включения устройства соответствует схемам включения абонентских устройств, указанных в руководствах по эксплуатации на домофоны. Работа устройства заключается в автоматическом разблокировании двери домофоном, при активном состоянии устройства, в момент вызова вашей квартиры.
2. Технические характеристики
2.1 Основные технические параметры устройства
| Параметр | Значение |
|---|---|
| Исполнительное устройство | Клавиша |
| Электрическая износостойкость | 40 000 циклов |
| Высота / Ширина / Глубина | 65 мм / 65 мм / 35 мм |
| Напряжение абонентской линии | не более 12 В |
| Сопротивление абонентской линии | до 30 Ом |
| Время срабатывания с момента вызова | от 2 до 4 сек |
| Степень защиты от пыли и влаги | IP20 |
| Contactные зажимы | Винтовые для медных, алюминиевых и алюмомедных проводов |
| Климатическое исполнение | УХЛ4 |
Цвет корпуса: Исключительно белый (цветные версии доступны только в модели Антитрубка+).
3. Правила и условия монтажа
- 1. Снять клавишу путем легкого отжатия лезвием отвертки нижней или верхней стенки, либо аккуратно потянув клавишу от корпуса.
-
2. Отсоединить корпус путём легкого отжатия лезвием отвертки около механизма клавиши с двух сторон (рис. 1).
Рис. 1 - 3. Подсоединить два провода домофона, соблюдая полярность, в пазы контактных зажимов и затянуть винты.
- 4. Закрепить выключатель к стене саморезами или на монтажную пластину.
- 5. Соединить корпус с механизмом нажатием пальца рядом с основанием крепления.
- 6. Запомнить, в каком положении Антитрубка активна (нажата сторона ON), и установить клавишу.
5. Подключение дополнительных устройств
Обратите внимание: Данная модификация устройства является упрощенной. Плата базовой модели не имеет дополнительных входов/выходов и не поддерживает параллельное подключение аналоговых трубок, видеомониторов, а также установку защитного модуля «Антипрозвон».
6. Эксплуатация
В положении ON устройство автоматически открывает дверь подъезда через 2–4 секунды после вызова. В положении OFF устройство полностью деактивировано и линия размыкается.
11. Гарантийные обязательства
Гарантийный срок эксплуатации базовой модели — 2 года. Срок службы — 10 лет.
14. Информация при обнаружении неисправности
Все документы являются официальными инструкциями изготовителя.
© ИП Брусов А.П. — единственный производитель и правообладатель бренда «Антитрубка» в РФ.
